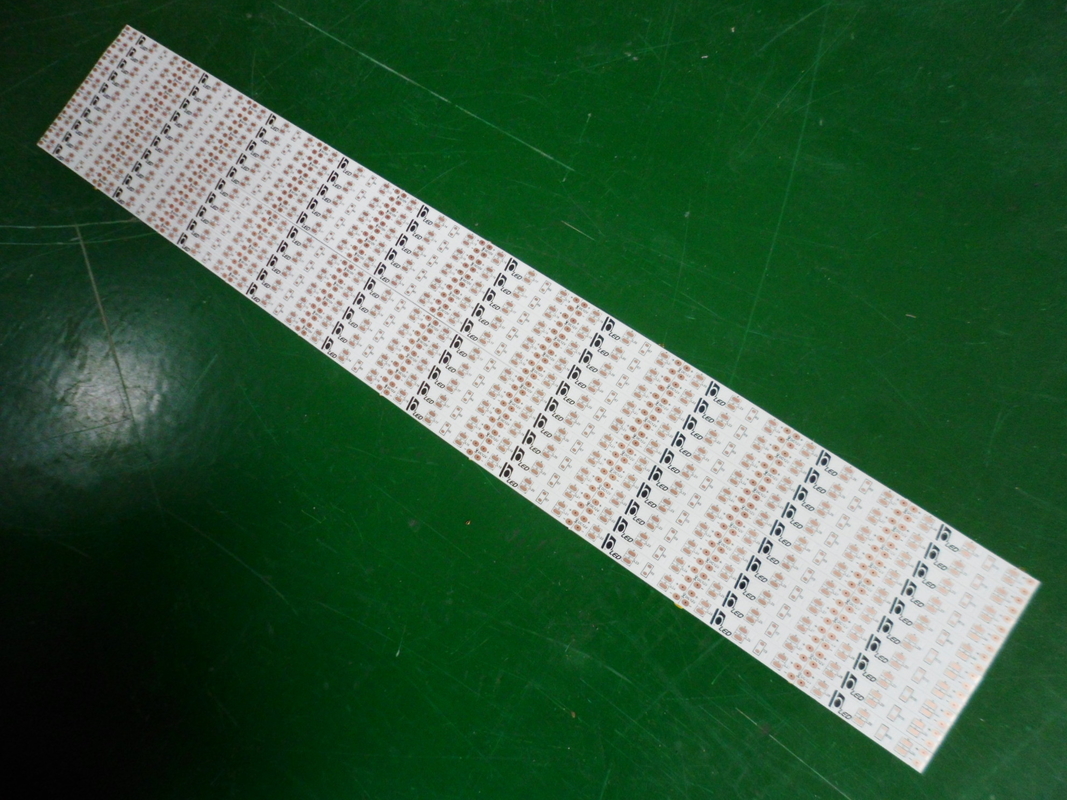

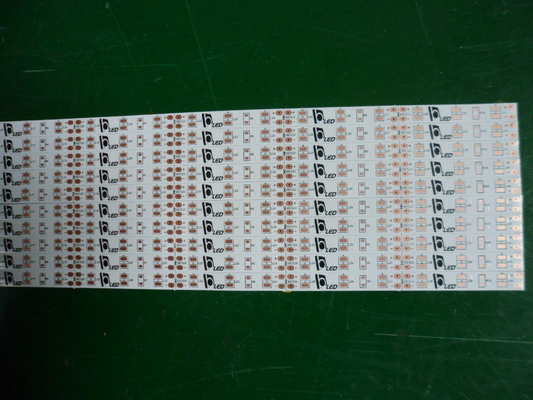

Polyimide 기초 층/겹켜를 가진 가동 가능한 백색 LED 지구 빛

Polyimide 기초 층/겹켜를 가진 가동 가능한 백색 LED 지구 빛

직업적인 PCB 제조

기본 물자: Polyimide

층: 1 layer/2 층

널 간격: 0.1-0.3mm

널 차원: 500x8mm, 500x10mm, 500x12mm

구리 층: 15um, 18um, 25um, 35um

땜납 가면: 백색/검정

실크스크린: 검정

지상 끝: OSP/Gold 침수

개략 단면도: 구멍을 뚫기

매개변수 전부는 주문을 받아서 만들어질 수 있습니다!

지도된 지구 pcb를 위한 특징:
설치하고 유지하게 쉬운 1.Wide 응용성
2., 넓은 보기 각과 더불어 빛난, 극단적으로 완벽한 각은 120입니다
3. PC 베이스 보드, 유일한 방수 기술
4. 에너지 절약과 환경 친절한, 아니 UV RF 방해, 수성 없음 또는 지도하는
5. 인간적인 안전을 위한 작동 낮은 전압 DC 12V
6. 각종 색깔은 유효합니다
7. 아주 밝고, 낮은 전력 소비
8. 자르기 쉬운 매 3 SMD LEDs
9. 긴 수명: 이상의 50, 000 시간

PCB 널을 위한 시험 절차:
아) 시력 검사
B) 나는 조사
C) 바늘 방석
D) 임피던스 통제
E) 땜납 능력 탐지
F) 디지털 방식으로 metallograghic 현미경
G) AOI (자동화된 광학적인 검사)

안전과 정비 정보
1.SMD LED 리본 자체와 그것의 분대는 전부 기계적으로 압박되지 않을지도 모릅니다.
2.Do 손상은 아닙니다 또는 curcuit 널에 지휘 경로를 동안 임명 파괴하.
3.To 보증 안전은, 자격이 된 사람만 지도된 지구를 설치하는 것이 허용됩니다.
4. 전기 극성을 정정하기 위하여 SMD LED가 리본 거치된다는 것을 확인하십시오.
5.Parallel 연결은 그것의 높은 안전을 위해 적극 추천합니다.
6.Serial 연결은 균형이 잡히지 않는 전압 강하가 SMD LED 지구에 손상을 입히기지도 모르기 때문에 추천되지 않습니다
7.Insufficient와 불안정한 전력 공급은 가동 가능한 지구 손상을 초래할지도 모릅니다.
8.Do SMD 리본을 금속 어떤 다른 전도성 표면에 dicectly 설치하지 않기 위하여.

리드타임

견본: 3-4 일

대량 생산: 7-18 일 (양에 달려 있으십시오)

지불 기간

T/T, 서부 동맹

패킹과 선적

판지에 있는 Vacuum package

공장 기능

JHD PCB Company 개관

공정한 직업적인 점화에 있는 JHD PCB

구입 끝

a. 당신이 우리의 PCB를 구매하고 싶은 경우에, 당신은 형식적인 Gerber 파일 또는 *.pcb 파일 또는 그런 것 같 제공해야 합니다.
b. 당신이 대량에 의하여 구매하고 싶은 경우에, SQM.로 물으십시오.
c. 당신이 PCBA를 구매하고 싶은 경우에, 당신은 Gerber 파일, *.pcb 파일, BOM 명부 등등을 제공해야 합니다.
D. 당신이 당신을 위한 어떤 exsited PCB 널을 재생하고 싶은 경우에, 당신이 우리의 견적 인용으로 만족되는 경우에 첫째로 아주 명확한 그림, 그래서 저희에게 진짜를 보내기 위하여 우리에게 제공하는 것은 당신을 위해 그것을 복제할 수 있습니다.
e. 위의 아무도가 당신을 도울 수 있지 않는 경우에, Skype, QQ 또는 전자 우편에 의하여 저희에게 직접 연락하십시오. 우리는 당신이 질문하는 질문에 응답하게 아주 기쁩니다, 당신의 만족입니다 우리의 최종 목적지.

JHD PCB는 가까운 장래에 있는 당신의 믿을 수 있는 협동자이고 싶으면!
